Wentylatory promieniowe
TSA
opis:

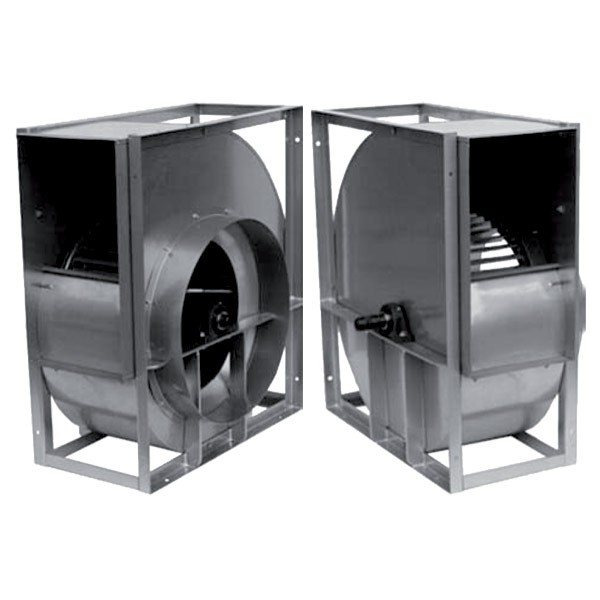

Modele TSA są wentylatorami promieniowymi średnio-ciśnieniowymi jednostronnie ssącymi, dostępne są w 9 wielkościach od 9/4 do 30/14, występują w dwóch wariantach wykonania:
– SR – z ramą wzmacniającą bez poprzecznych wsporników, wielkości od 9/4 do 18/9,
– R – z pełną ramą wzmacniającą, wielkości od 20/10 do 30/14.
konstrukcja:
Obudowa wykonana z cynkowanej galwanicznie blachy stalowej. Wlot we wszystkich modelach został zakończony okrągłym króćcem w celu łatwego podłączenia do sieci kanałów. Mocowanie łożysk serii SR zostało wykonane z blachy stalowej od strony silnika, oraz za pomocą standardowego anty-wibracyjnego łącznika od strony ssawnej. Dla serii R łożyska z obu stron zamocowane są za pomocą żeliwnych wsporników. Wał napędowy wykonany z giętej stali o tolerancji H8 i pokryty lakierem ochronnym, jego koniec został przystosowany do montażu napędu pasowego.
wirnik:
Wyważany statycznie i dynamicznie (zgodnie z VDI 2060) wirnik z łopatkami pochylonymi do przodu, wykonany z cynkowanej galwanicznie blachy stalowej. Łopatki profilowane w celu zapewnienia maksymalnej sprawności pracy.
zastosowanie:
Do zabudowy w centralach wentylacyjnych i klimatyzacyjnych, nawiew powietrza do suszenia, chłodzenie szaf sterowniczych i elementów automatyki, chłodzenie elementów maszyn, nawiew lub wywiew w procesach produkcyjnych.
Typ |
Seria
|
RPM max
[1/min] |
P max
[kW] |
masa
[kg] |
Moment bezwładności
[Kg m2] |
nr kat.
|
TSA 9/4 |
SR
|
2800
|
2
|
10
|
0,018
|
090400SR
|
TSA 10/5 |
SR
|
2400
|
2,5
|
11
|
0,026
|
100500SR
|
TSA 12/6 |
SR
|
2000
|
3
|
15
|
0,074
|
120600SR
|
TSA 15/7 |
SR
|
1600
|
4
|
23
|
0,168
|
150700SR
|
TSA 18/9 |
SR
|
1300
|
5
|
30
|
0,369
|
180900SR
|
TSA 20/10 |
R
|
1100
|
7
|
68
|
0,586
|
2010000R
|
TSA 22/11 |
R
|
1000
|
7
|
75
|
0,84
|
2211000R
|
TSA 25/13 |
R
|
900
|
10
|
89
|
1,309
|
2513000R
|
TSA 30/14 |
R
|
750
|
11
|
120
|
2,581
|
3014000R
|
Typ |
A
[mm] |
B
[mm] |
C
[mm] |
D
[mm] |
E
[mm] |
F
[mm] |
G
[mm] |
H
[mm] |
I
[mm] |
TSA 9/4 |
355
|
404
|
217
|
380
|
265
|
169
|
155
|
218
|
25
|
TSA 10/5 |
402
|
452
|
230
|
432
|
290
|
182
|
177
|
245
|
30
|
TSA 12/6 |
475
|
534
|
268
|
505
|
342
|
210
|
203
|
290
|
30
|
TSA 15/7 |
553
|
622
|
329
|
583
|
404
|
271
|
238
|
343
|
30
|
TSA 18/9 |
666
|
754
|
368
|
700
|
480
|
298
|
285
|
417
|
34
|
Typ |
J
[mm] |
K
[mm] |
Ød
[mm] |
L
[mm] |
ØN
[mm] |
X
[mm] |
Y
[mm] |
Z
[mm] |
|
TSA 9/4 |
297
|
40
|
20
|
24
|
248
|
280
|
327
|
193
|
|
TSA 10/5 |
310
|
40
|
20
|
24
|
278
|
326
|
377
|
206
|
|
TSA 12/6 |
358
|
50
|
25
|
29
|
313
|
384
|
453
|
240
|
|
TSA 15/7 |
417
|
50
|
25
|
29
|
398
|
460
|
531
|
300
|
|
TSA 18/9 |
458
|
50
|
25
|
35
|
448
|
553
|
641
|
333
|
Typ |
A
[mm] |
B
[mm] |
C
[mm] |
D
[mm] |
E
[mm] |
F
[mm] |
G
[mm] |
H
[mm] |
I
[mm] |
TSA 20/10 |
795
|
935
|
395
|
840
|
604
|
315
|
328
|
523
|
45
|
TSA 22/11 |
863
|
1019
|
430
|
908
|
695
|
350
|
354
|
571
|
45
|
TSA 25/13 |
953
|
1142
|
487
|
998
|
794
|
407
|
382
|
640
|
45
|
TSA 30/14 |
1159
|
1374
|
547
|
1204
|
933
|
467
|
472
|
778
|
45
|
Typ |
J
[mm] |
K
[mm] |
Ød
[mm] |
L
[mm] |
ØN
[mm] |
X
[mm] |
Y
[mm] |
Z
[mm] |
|
TSA 20/10 |
550
|
95
|
35
|
40
|
558
|
595
|
735
|
359
|
|
TSA 22/11 |
583
|
95
|
35
|
40
|
628
|
663
|
819
|
392
|
|
TSA 25/13 |
642
|
95
|
35
|
40
|
708
|
753
|
942
|
451
|
|
TSA 30/14 |
734
|
130
|
40
|
40
|
798
|
959
|
1174
|
508
|
