Opis produktu
Wentylatory promieniowe
TDA
opis:

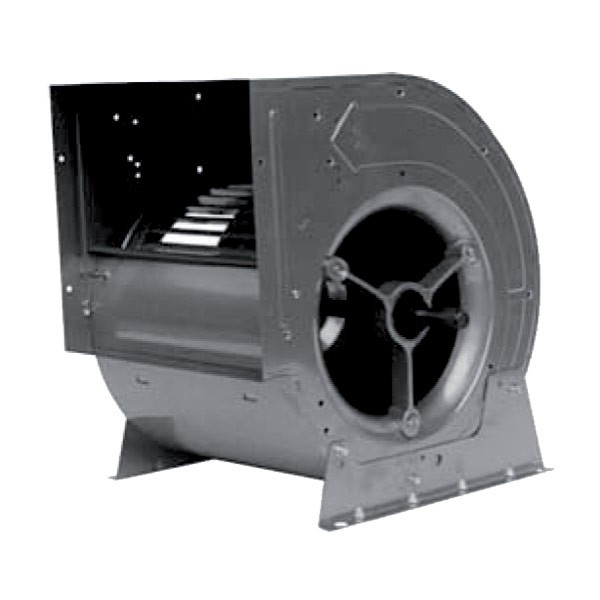

Dwustronnie ssące średnio-ciśnieniowe wentylatory promieniowe. Modele TDA występują w dwóch wariantach wykonania L – typ lekki, oraz R – z ramą wzmacniającą. Typ lekki L składa się z 11 wielkości od 7/7 do 18/18, które mogą występować również w wersji podwójnej T2L. W skład typoszeregu R wchodzą:
– seria R – modele wykonane w pełnej ramie wzmacniającej, dostępne w 14 wielkościach od 7/7 do 30/28,
– seria SR – modele wykonane z ramą wzmacniającą bez poprzecznych wsporników (dla wielkości 20/15 do 30/28 rama w kształcie trójkąta), wielkości 7/7 do 30/28,
– seria T2R – podwójna wersja modeli R, 18 wielkości od 9/7 do 30/28,
– seria T2SR – podwójna wersja modeli SR, 11 wielkości od 7/7 do 18/18,
– seria T3R – potrójna wersja modeli R, 18 wielkości od 9/7 do 30/28.
konstrukcja:
Obudowa wykonana z cynkowanej galwanicznie blachy stalowej. Wsporniki łożyska wykonane z odlewu aluminium do wielkości 18/18, większe wykonane z żeliwa. Modele T2L połączone są ze sobą za pomocą trzech profili w kształcie litery omega, przynitowanych do obudowy. Panele boczne z wprasowanymi lejami wlotowymi są przyspawane do obudowy i posiadają liczne otwory do montażu wsporników dla silnika, oraz stóp montażowych. Specjalnie zaprojektowany aerodynamiczny deflektor zapobiega powstawaniu zawirowań strugi. Wsporniki łożysk posiadają opływowy kształt w celu minimalizacji stawianego oporu powietrza. Mocowanie piasty zostało wykonane z kutej stali, przynitowane do podstawy wirnika i zakończone gniazdem do zamocowania wału silnika poprzez śruby i klucz nastawowy. Wał napędowy wykonany z giętej stali o tolerancji H8 i pokryty lakierem ochronnym. Oba jego końce zostały przystosowane do montażu napędu pasowego. Samopoziomujące łożyska kulowe, uszczelnione i nasmarowane co gwarantuje ich dożywotnią trwałość, ponadto specjalne gumowe umocowanie gwarantuje cichą pracę. Modele T2L i T2SR wyposażone są w 3 łożyska a modele T2R posiadają 2 łożyska. Standardowym wyposażeniem (typ L) są stopy montażowe (2szt.) wraz z gumowymi wibroizolatorami (4 szt.), oraz wspornik do montażu silnika bezpośrednio na obudowie.
wirnik:
Wyważany statycznie i dynamicznie (zgodnie z VDI 2060) wirnik z łopatkami pochylonymi do przodu, wykonany z cynkowanej galwanicznie blachy stalowej. Łopatki profilowane w celu zapewnienia maksymalnej sprawności pracy. Wirniki modeli od 20/15 do 30/28 wykonane są z dwóch połączonych ze sobą za pomocą śrub wirników.
maksymalna temperatura pracy:
80oC, dla modeli wyposażonych w łożyska z żeliwnymi wspornikami – maksymalnie 110oC
zastosowanie:
Do zabudowy w centralach wentylacyjnych i klima-tyzacyjnych, nawiew powietrza do suszenia, chłodzenie szaf sterowniczych i elementów automatyki, chłodzenie elementów maszyn, nawiew lub wywiew w procesach produkcyjnych.
Typ |
Seria
|
RPM max
|
Pmax
|
masa
|
Moment bezw.
|
Współczynniki korekcyjne
|
nr kat.
|
||
[1/min]
|
[kW]
|
[kg]
|
[Kg m2]
|
V [m3/h]
|
P [kW]
|
RPM [1/min]
|
|||
TDA 7/7 | L |
2500
|
1
|
5
|
0,02
|
x1
|
x1
|
x1
|
0707000L
|
SR |
2700
|
1,2
|
6
|
0,02
|
x1
|
x1
|
x1
|
070700SR
|
|
R |
3100
|
1,5
|
7
|
0,02
|
x1
|
x1
|
x1
|
0707000R
|
|
T2L |
2400
|
1,5
|
11,5
|
0,04
|
x2
|
x2,15
|
x1,05
|
07070T2L
|
|
T2SR |
2500
|
1,5
|
13
|
0,04
|
x2
|
x2,15
|
x1,05
|
0707T2SR
|
|
TDA 9/7 | L |
2000
|
1,5
|
8,5
|
0,03
|
x1
|
x1
|
x1
|
0907000L
|
SR |
2100
|
1,5
|
10,5
|
0,03
|
x1
|
x1
|
x1
|
090700SR
|
|
R |
2400
|
2
|
11
|
0,03
|
x1
|
x1
|
x1
|
0907000R
|
|
T2L |
1800
|
1,5
|
19
|
0,06
|
x2
|
x2,15
|
x1,05
|
09070T2L
|
|
T2SR |
2100
|
2
|
20
|
0,06
|
x2
|
x2,15
|
x1,05
|
0907T2SR
|
|
T2R |
2400
|
3
|
25
|
0,06
|
x2
|
x2,15
|
x1,05
|
09070T2R
|
|
T3R |
1800
|
4,5
|
40
|
0,09
|
x3
|
x3,25
|
x1,08
|
09070T2R
|
|
TDA 9/9 | L |
2000
|
1,5
|
9
|
0,06
|
x1
|
x1
|
x1
|
0909000L
|
SR |
2100
|
1,7
|
11,5
|
0,06
|
x1
|
x1
|
x1
|
090900SR
|
|
R |
2400
|
2,3
|
12,5
|
0,06
|
x1
|
x1
|
x1
|
0909000R
|
|
T2L |
1800
|
1,7
|
20,5
|
0,11
|
x2
|
x2,15
|
x1,05
|
09090T2L
|
|
T2SR |
2100
|
2
|
22
|
0,11
|
x2
|
x2,15
|
x1,05
|
0909T2SR
|
|
T2R |
2400
|
3
|
30
|
0,11
|
x2
|
x2,15
|
x1,05
|
09090T2R
|
|
T3R |
1800
|
4,5
|
58
|
0,16
|
x3
|
x3,25
|
x1,08
|
09090T3R
|
|
TDA 10/8 | L |
1700
|
1,5
|
9,5
|
0,05
|
x1
|
x1
|
x1
|
1008000L
|
SR |
1900
|
2
|
12
|
0,05
|
x1
|
x1
|
x1
|
100800SR
|
|
R |
2200
|
3
|
13
|
0,05
|
x1
|
x1
|
x1
|
1008000R
|
|
T2L |
1700
|
2
|
22,5
|
0,09
|
x2
|
x2,15
|
x1,05
|
10080T2L
|
|
T2SR |
1900
|
3
|
25
|
0,09
|
x2
|
x2,15
|
x1,05
|
1008T2SR
|
|
T2R |
2200
|
4,5
|
28,5
|
0,09
|
x2
|
x2,15
|
x1,05
|
10080T2R
|
|
T3R |
1700
|
6
|
55
|
0,14
|
x3
|
x3,25
|
x1,08
|
10080T3R
|
|
TDA 10/10 | L |
1700
|
2
|
10,5
|
0,06
|
x1
|
x1
|
x1
|
1010000L
|
SR |
1900
|
2,5
|
13,5
|
0,06
|
x1
|
x1
|
x1
|
101000SR
|
|
R |
2200
|
3
|
14
|
0,06
|
x1
|
x1
|
x1
|
1010000R
|
|
T2L |
1700
|
2,5
|
24,5
|
0,11
|
x2
|
x2,15
|
x1,05
|
10100T2L
|
|
T2SR |
1900
|
3
|
28
|
0,11
|
x2
|
x2,15
|
x1,05
|
1010T2SR
|
|
T2R |
2200
|
4,5
|
34
|
0,11
|
x2
|
x2,15
|
x1,05
|
10100T2R
|
|
T3R |
1700
|
6
|
60
|
0,16
|
x3
|
x3,25
|
x1,08
|
10100T3R
|
|
TDA 12/9 | L |
1500
|
2,2
|
13,5
|
0,09
|
x1
|
x1
|
x1
|
1209000L
|
SR |
1600
|
3
|
17
|
0,09
|
x1
|
x1
|
x1
|
120900SR
|
|
R |
1800
|
3,5
|
18
|
0,09
|
x1
|
x1
|
x1
|
1209000R
|
|
T2L |
1400
|
3
|
30
|
0,18
|
x2
|
x2,15
|
x1,05
|
12090T2L
|
|
T2SR |
1600
|
3,5
|
33
|
0,18
|
x2
|
x2,15
|
x1,05
|
1209T2SR
|
|
T2R |
1800
|
5,5
|
44,5
|
0,18
|
x2
|
x2,15
|
x1,05
|
12090T2R
|
|
T3R |
1400
|
7
|
70
|
0,27
|
x3
|
x3,25
|
x1,08
|
12090T3R
|
|
TDA 12/12 | L |
1500
|
3
|
15,5
|
0,11
|
x1
|
x1
|
x1
|
1212000L
|
SR |
1600
|
3
|
18,5
|
0,11
|
x1
|
x1
|
x1
|
121200SR
|
|
R |
1800
|
3,5
|
19,5
|
0,11
|
x1
|
x1
|
x1
|
1212000R
|
|
T2L |
1400
|
3
|
34
|
0,22
|
x2
|
x2,15
|
x1,05
|
12120T2L
|
|
T2SR |
1600
|
3,5
|
40
|
0,22
|
x2
|
x2,15
|
x1,05
|
1212T2SR
|
|
T2R |
1800
|
5,5
|
52
|
0,22
|
x2
|
x2,15
|
x1,05
|
12120T2R
|
|
T3R |
1400
|
7
|
80
|
0,33
|
x3
|
x3,25
|
x1,08
|
12120T3R
|
|
TDA 15/11 | L |
1200
|
3
|
20,5
|
0,23
|
x1
|
x1
|
x1
|
1511000L
|
SR |
1300
|
4
|
23,5
|
0,23
|
x1
|
x1
|
x1
|
151100SR
|
|
R |
1400
|
5
|
24,5
|
0,23
|
x1
|
x1
|
x1
|
1511000R
|
|
T2L |
1100
|
4
|
44,5
|
0,46
|
x2
|
x2,15
|
x1,05
|
15110T2L
|
|
T2SR |
1200
|
5
|
45
|
0,46
|
x2
|
x2,15
|
x1,05
|
1511T2SR
|
|
T2R |
1300
|
6
|
61
|
0,46
|
x2
|
x2,15
|
x1,05
|
15110T2R
|
|
T3R |
1100
|
8
|
95
|
0,69
|
x3
|
x3,25
|
x1,08
|
15110T3R
|
|
TDA 15/15 | L |
1200
|
4
|
24
|
0,27
|
x1
|
x1
|
x1
|
1515000L
|
SR |
1300
|
4,5
|
27,5
|
0,27
|
x1
|
x1
|
x1
|
151500SR
|
|
R |
1400
|
5,5
|
28,5
|
0,27
|
x1
|
x1
|
x1
|
1515000R
|
|
T2L |
1000
|
5,5
|
52,5
|
0,54
|
x2
|
x2,15
|
x1,05
|
15150T2L
|
|
T2SR |
1100
|
6
|
60
|
0,54
|
x2
|
x2,15
|
x1,05
|
1515T2SR
|
|
T2R |
1200
|
8
|
71
|
0,54
|
x2
|
x2,15
|
x1,05
|
15150T2R
|
|
T3R |
1100
|
9
|
115
|
0,8
|
x3
|
x3,25
|
x1,08
|
15150T3R
|
|
TDA 18/13 | L |
1000
|
5
|
28
|
0,46
|
x1
|
x1
|
x1
|
1813000L
|
SR |
1100
|
5,5
|
33
|
0,46
|
x1
|
x1
|
x1
|
181300SR
|
|
R |
1200
|
6
|
34,5
|
0,46
|
x1
|
x1
|
x1
|
1813000R
|
|
T2L |
900
|
6
|
61,5
|
0,92
|
x2
|
x2,15
|
x1,05
|
18130T2L
|
|
T2SR |
1000
|
7
|
72
|
0,92
|
x2
|
x2,15
|
x1,05
|
1813T2SR
|
|
T2R |
1100
|
9
|
84
|
0,92
|
x2
|
x2,15
|
x1,05
|
18130T2R
|
|
T3R |
900
|
13
|
143
|
1,38
|
x3
|
x3,25
|
x1,08
|
18130T3R
|
|
TDA 18/18 | L |
1000
|
5
|
33,5
|
0,59
|
x1
|
x1
|
x1
|
1818000L
|
SR |
1100
|
6
|
38,5
|
0,59
|
x1
|
x1
|
x1
|
181800SR
|
|
R |
1200
|
7
|
40
|
0,59
|
x1
|
x1
|
x1
|
1818000R
|
|
T2L |
900
|
6
|
73
|
1,18
|
x2
|
x2,15
|
x1,05
|
18180T2L
|
|
T2SR |
1000
|
7
|
82
|
1,18
|
x2
|
x2,15
|
x1,05
|
1818T2SR
|
|
T2R |
1100
|
11
|
97
|
1,18
|
x2
|
x2,15
|
x1,05
|
18180T2R
|
|
T3R |
900
|
13
|
163
|
1,77
|
x3
|
x3,25
|
x1,08
|
18180T3R
|
|
TDA 20/15 | SR |
900
|
7,5
|
63
|
0,99
|
x1
|
x1
|
x1
|
201500SR
|
R |
900
|
7,5
|
72
|
0,99
|
x1
|
x1
|
x1
|
2015000R
|
|
T2R |
950
|
17
|
170
|
1,98
|
x2
|
x2,15
|
x1,05
|
20150T2R
|
|
T3R |
900
|
20
|
275
|
2,97
|
x3
|
x3,25
|
x1,08
|
20150T3R
|
|
TDA 20/20 | SR |
800
|
7,5
|
75,5
|
1,14
|
x1
|
x1
|
x1
|
202000SR
|
R |
900
|
9
|
84
|
1,14
|
x1
|
x1
|
x1
|
2020000R
|
|
T2R |
950
|
17
|
195
|
2,27
|
x2
|
x2,15
|
x1,05
|
20200T2R
|
|
T3R |
900
|
20
|
315
|
3,41
|
x3
|
x3,25
|
x1,08
|
20200T3R
|
|
TDA 22/15 | SR |
800
|
8
|
66
|
1,47
|
x1
|
x1
|
x1
|
221500SR
|
R |
900
|
11,5
|
76
|
1,47
|
x1
|
x1
|
x1
|
2215000R
|
|
T2R |
850
|
20
|
180
|
2,94
|
x2
|
x2,15
|
x1,05
|
22150T2R
|
|
T3R |
800
|
23
|
289
|
4,41
|
x3
|
x3,25
|
x1,08
|
22150T3R
|
|
TDA 22/22 | SR |
700
|
8
|
83
|
1,6
|
x1
|
x1
|
x1
|
222200SR
|
R |
900
|
11,5
|
94
|
1,6
|
x1
|
x1
|
x1
|
2222000R
|
|
T2R |
850
|
20
|
215
|
3,19
|
x2
|
x2,15
|
x1,05
|
22220T2R
|
|
T3R |
800
|
23
|
345
|
4,79
|
x3
|
x3,25
|
x1,08
|
22220T3R
|
|
TDA 25/20 | SR |
550
|
9
|
88
|
2,28
|
x1
|
x1
|
x1
|
252000SR
|
R |
700
|
13
|
100
|
2,28
|
x1
|
x1
|
x1
|
2520000R
|
|
T2R |
650
|
23
|
235
|
4,56
|
x2
|
x2,15
|
x1,05
|
25200T2R
|
|
T3R |
600
|
26
|
384
|
6,84
|
x3
|
x3,25
|
x1,08
|
25200T3R
|
|
TDA 25/25 | SR |
550
|
9
|
100
|
2,49
|
x1
|
x1
|
x1
|
252500SR
|
R |
700
|
11
|
113
|
2,49
|
x1
|
x1
|
x1
|
2525000R
|
|
T2R |
650
|
23
|
260
|
4,98
|
x2
|
x2,15
|
x1,05
|
25250T2R
|
|
T3R |
600
|
26
|
425
|
7,46
|
x3
|
x3,25
|
x1,08
|
25250T3R
|
|
TDA 30/20 | SR |
550
|
11
|
95
|
4,41
|
x1
|
x1
|
x1
|
302000SR
|
R |
650
|
15
|
113
|
4,41
|
x1
|
x1
|
x1
|
3020000R
|
|
T2R |
600
|
28
|
275
|
8,82
|
x2
|
x2,15
|
x1,05
|
30200T2R
|
|
T3R |
550
|
32
|
450
|
13,23
|
x3
|
x3,25
|
x1,08
|
30200T3R
|
|
TDA 30/28 | SR |
450
|
11
|
126
|
4,98
|
x1
|
x1
|
x1
|
302800SR
|
R |
600
|
15
|
145
|
4,98
|
x1
|
x1
|
x1
|
3028000R
|
|
T2R |
550
|
28
|
330
|
9,97
|
x2
|
x2,15
|
x1,05
|
30280T2R
|
|
T3R |
500
|
32
|
540
|
14,95
|
x3
|
x3,25
|
x1,08
|
30280T3R
|
<
Typ |
A
[mm] |
B
[mm] |
C
[mm] |
D
[mm] |
E
[mm] |
F
[mm] |
G
[mm] |
H
[mm] |
I
[mm] |
J
[mm] |
K
[mm] |
TDA 7/7 |
228
|
320
|
307
|
209
|
111
|
180
|
146
|
55
|
27
|
15
|
258
|
TDA 9/7 |
280
|
390
|
375
|
265
|
125
|
218
|
180
|
75
|
33
|
15
|
273
|
TDA 9/9 |
280
|
390
|
375
|
265
|
125
|
218
|
180
|
75
|
33
|
15
|
324
|
TDA 10/8 |
317
|
440
|
427
|
290
|
150
|
245
|
207
|
80
|
38
|
15
|
296
|
TDA 10/10 |
317
|
440
|
427
|
290
|
150
|
245
|
207
|
80
|
38
|
15
|
348
|
TDA 12/9 |
400
|
522
|
498
|
342
|
180
|
292
|
236
|
82
|
38
|
15
|
330
|
TDA 12/12 |
400
|
522
|
498
|
342
|
180
|
292
|
236
|
82
|
38
|
15
|
406
|
TDA 15/11 |
460
|
614
|
578
|
404
|
210
|
343
|
271
|
91
|
38
|
15
|
399
|
TDA 15/15 |
460
|
614
|
578
|
404
|
210
|
343
|
271
|
91
|
38
|
15
|
500
|
TDA 18/13 |
580
|
740
|
690
|
480
|
260
|
414
|
320
|
85
|
38
|
15
|
455
|
TDA 18/18 |
580
|
740
|
690
|
480
|
260
|
414
|
320
|
85
|
38
|
15
|
583
|
Typ |
L
[mm] |
M
[mm] |
N
[mm] |
O
[mm] |
P
[mm] |
R
[mm] |
S
[mm] |
T
[mm] |
U
[mm] |
W
[mm] |
Ød
[mm] |
TDA 7/7 |
377
|
232
|
72,5
|
10×15
|
674
|
796
|
232
|
184
|
232
|
74
|
20
|
TDA 9/7 |
377
|
250
|
64
|
10×15
|
712
|
832
|
250
|
184
|
250
|
74
|
20
|
TDA 9/9 |
428
|
298
|
64
|
10×15
|
866
|
988
|
298
|
244
|
298
|
74
|
20
|
TDA 10/8 |
428
|
274
|
77
|
10×15
|
788
|
910
|
274
|
214
|
274
|
74
|
20
|
TDA 10/10 |
475
|
326
|
74
|
10×15
|
938
|
1063
|
326
|
264
|
326
|
74
|
20
|
TDA 12/9 |
469
|
309
|
79
|
10×16
|
883
|
1050
|
309
|
244
|
309
|
94
|
25
|
TDA 12/12 |
545
|
386
|
79
|
10×16
|
1116
|
1284
|
386
|
324
|
386
|
94
|
25
|
TDA 15/11 |
545
|
Model | TDA 10/10 L, TDA 10/10 R, TDA 10/10 SR, TDA 10/10 T2L, TDA 10/10 T2R, TDA 18/18 T3R, TDA 18/18 T2SR, TDA 18/18 T2R, TDA 18/18 T2L, TDA 18/18 SR, TDA 18/18 R, TDA 18/18 L, TDA 18/13 T3R, TDA 18/13 T2SR, TDA 18/13 T2R, TDA 18/13 T2L, TDA 18/13 SR, TDA 18/13 R, TDA 18/13 L, TDA 15/15 T3R, TDA 15/15 T2SR, TDA 15/15 T2R, TDA 15/15 T2L, TDA 15/15 SR, TDA 15/15 R, TDA 15/15 L, TDA 15/11 T3R, TDA 15/11 T2SR, TDA 15/11 T2R, TDA 15/11 T2L, TDA 15/11 SR, TDA 15/11 R, TDA 15/11 L, TDA 12/9 T3R, TDA 12/9 T2SR, TDA 12/9 T2R, TDA 12/9 T2L, TDA 12/9 SR, TDA 12/9 R, TDA 12/9 L, TDA 12/12 T3R, TDA 12/12 T2SR, TDA 12/12 T2R, TDA 12/12 T2L, TDA 12/12 SR, TDA 12/12 R, TDA 12/12 L, TDA 10/8 T3R, TDA 10/8 T2SR, TDA 10/8 T2R, TDA 10/8 T2L, TDA 10/8 SR, TDA 10/8 R, TDA 10/8 L, TDA 10/10 T3R, TDA 10/10 T2SR, TDA 20/15 R, TDA 20/15 SR, TDA 20/15 T2R, TDA 20/15 T3R, TDA 20/20 R, TDA 20/20 SR, TDA 20/20 T2R, TDA 20/20 T3R, TDA 22/15 R, TDA 22/15 SR, TDA 22/15 T2R, TDA 22/15 T3R, TDA 22/22 R, TDA 22/22 SR, TDA 22/22 T2R, TDA 22/22 T3R, TDA 25/20 R, TDA 25/20 SR, TDA 25/20 T2R, TDA 25/20 T3R, TDA 25/25 R, TDA 25/25 SR, TDA 25/25 T2R, TDA 25/25 T3R, TDA 30/20 R, TDA 30/20 SR, TDA 30/20 T2R, TDA 30/20 T3R, TDA 30/28 R, TDA 30/28 SR, TDA 30/28 T2R, TDA 30/28 T3R, TDA 7/7 L, TDA 7/7 R, TDA 7/7 SR, TDA 7/7 T2L, TDA 7/7 T2SR, TDA 9/7 L, TDA 9/7 R, TDA 9/7 SR, TDA 9/7 T2L, TDA 9/7 T2R, TDA 9/7 T2SR, TDA 9/7 T3R, TDA 9/9 L, TDA 9/9 R, TDA 9/9 SR, TDA 9/9 T2L, TDA 9/9 T2R, TDA 9/9 T2SR, TDA 9/9 T3R |
---|
Bądź pierwszym recenzentem “TDA”
Musisz się zalogować, aby móc dodać komentarz.
Dojazd do nas
Zapraszamy wszystkich zainteresowanych współpracą do spotkania się z Nami w naszym biurze.
kontakt z nami
Zapraszamy do kontaktu poprzez formularz poniżej, pocztą e-mail lub drogą telefoniczną.
Emvent Emil Wasiluk
01-471 Warszawa
ul.Pełczyńskiego 139/26
Nip: 537-21-20-559
Regon: 142925593
ING Bank Śląski
14 1050 1025 1000 0090 7959 8992
Emil Wasiluk
biuro@emvent.pl
+48 602-36-74-29
realizacje@emvent.pl
+48 536-907-703
Magazyn
magazyn@emvent.pl
+ 48 884 888 900
+ 48 536 907 737
+ 48 730 095 410
+ 48 536 907 732
Recenzje
Na razie brak recenzji produktów.
