ROOFTEC

konstrukcja:

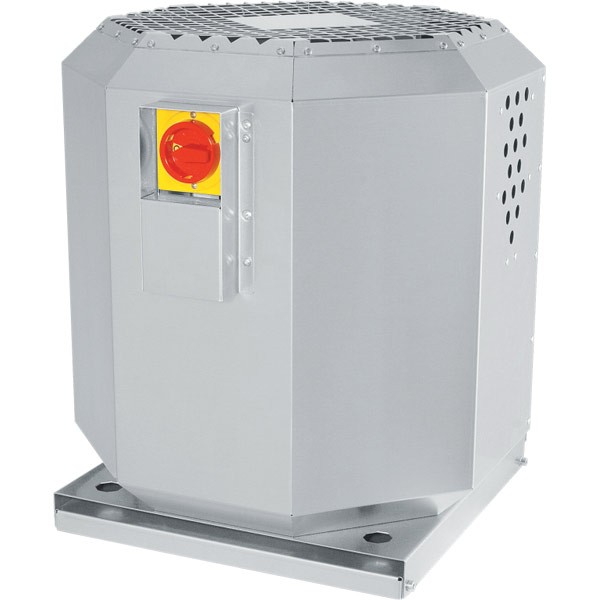

Dachowy wentylator promieniowy wyposażony w silnik zlokalizowany poza strumieniem przepływającego powietrza.  Konstrukcja wentylatora składa się z obudowy w kształcie ośmiokąta, dzięki której redukowana jest strata ciśnienia przepływającego strumienia powietrza, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej. Obudowa wykonana jest z aluminium odpornego na działanie wody morskiej (AlMg3). Silnik został zabudowany w specjalnej komorze o podwójnych ściankach, dzięki czemu jest całkowicie odizolowany od strumienia przepływającego powietrza. Taka konstrukcja umożliwia transport medium o maksymalnej temperaturze 120^oC. Wentylator posiada pionowy wylot powietrza zabezpieczony aluminiową blachą perforowaną. W celu ułatwienia  czynności serwisowych obudowa wentylatora jest uchylna. Standardowo każdy wentylator jest wyposażony w zintegrowany wyłącznik serwisowy oraz tackę ociekową ułatwiającą odprowadzanie skroplin tłuszczu z wnętrza wentylatora.

wirnik:
Wyważany dynamicznie wirnik typu B. Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej malowanej proszkowo. Kształt łopatek zapobiega osadzaniu się tłuszczu.

napęd i sterowanie:
Napęd stanowi jednofazowy (230,50Hz) lub trójfazowy (Y400V, 50Hz) asynchroniczny silnik elektryczny. Prędkość obrotowa modeli jednofazowych 225-500 może być kontrolowana za pomocą regulatorów transformatorowych w zakresie 80-230V. Dla modelu 560 dopuszcza się regulację regulatorem transformatorowym w zakresie 150-400V oraz przemiennikiem częstotliwości w zakresie 30-50Hz. Pozostałe modele 630 i 710 są przystosowane do regulacji obrotów wyłącznie poprzez przemiennik częstotliwości w zakresie 20-50Hz. Silniki posiadają wbudowany czujnik temperatury uzwojeń, którego końcówki muszą być podłączone do zewnętrznego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16. Stopień ochrony urządzenia IPX4, silnika IP54, klasa izolacji F.

maksymalna temperatura pracy:
do 120°C

zastosowanie:
Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Szczególnie zalecane do zastosowań jako wyciąg oparów znad okapów w kuchniach przemysłowych i obiektach gastronomicznych o temperaturach usuwanego powietrza do 120oC (zgodnie z normą niemiecką VDI 2052). Możliwość zastosowania w instalacjach odciągowych wymagających odprowadzania skroplin lub okresowego czyszczenia komory wirnika.
