Opis produktu
Wentylatory dachowe
VIVO.P
konstrukcja:

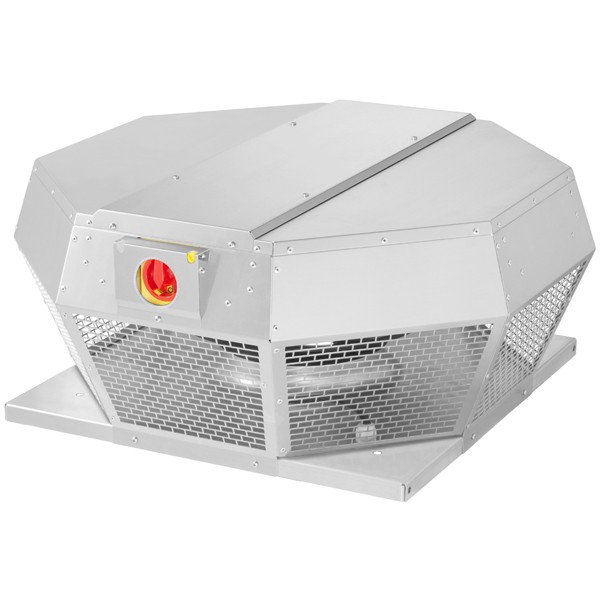

Dachowy wentylator promieniowy z wyrzutem poziomym. Konstrukcja wentylatora składa się z niskoprofilowanej obudowy zaprojektowanej w kształcie ośmiokąta, która redukuje straty ciśnienia przepływającego strumienia powietrza, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej. Modele VIVO.P wyposażone w zintegrowany na obudowie wyłącznik serwisowy. Obudowa została wykonana z wysokiej klasy aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Konstrukcja wentylatora umożliwia bezproblemowy montaż na podstawie dachowej lub cokole murowanym jak również wykonanie niezbędnych czynności serwisowych bez konieczności demontażu całego urządzenia (dostęp do korpusu silniko-wirnika uzyskuje się po odkręceniu kilku śrub mocujących obudowę do płyty montażowej).
Poziomy wylot powietrza wentylatorów VIVO został zabezpieczony aluminiową blachą perforowaną. Płyta montażowa została wyposażona w profilowany lej wlotowy oraz króćce gwintowane pozwalające na podłączenie takich akcesoriów jak: przeciwkołnierz, klapa zwrotna czy złącze przeciwdrganiowe. W komplecie dostarczane są śruby montażowe.
wirnik:
Wentylatory zostały wyposażone w wyważany dynamicznie (podwójny stopień wyważenia w klasie G 6.3) wirnik typu B o łopatkach pochylonych do tyłu. Wirniki wykonane zostały z tworzywa sztucznego. Kształt łopatek został zaprojektowany tak, aby uniemożliwiać osadzanie się tłuszczu oraz innych zanieczyszczeń mogących wpływać na parametry pracy wentylatora.
napęd i sterowanie:
Napęd stanowią jednofazowe (230V, 50Hz) lub trójfazowe (400V, 50Hz) asynchroniczne silniki elektryczne z wirującą obudową. Silniki posiadają wbudowane zabezpieczenie termiczne w postaci czujnika temperatury
uzwojeń z resetem automatycznym (do modelu 315 włącznie) lub posiadają wyprowadzone na zewnątrz końcówki termokontaktu (od modelu 355), które należy podłączyć do odpowiedniego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16. Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w w zakresie 80-230V (modele jednofazowe), 100-400V (modele trójfazowe). Stopień ochrony urządzenia IPX4. Stopień ochrony silnika dla modeli 220-315 IP33, dla modeli 355-630 IP54, klasa izolacji F.
maksymalna temperatura pracy:
50-80oC – w zależności od modelu (patrz tabelka dane techniczne).
zastosowanie:
Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.
wyposażenie dodatkowe:
Regulatory obrotów, podstawy dachowe, tłumiki, klapy zwrotne, króćce, złącza przeciwdrganiowe, etc.
Typ |
Q max
[m3/h] |
Δp max
[Pa] |
P max
[W] |
U
[V] |
I max
[A] |
RPM max
[1/min] |
t max
[°C] |
Lwa
[dB(A)] |
Lpa
[dB(A)] |
masa
[kg] |
VIVO.P 2-220/900S |
890
|
490
|
110
|
230
|
0,6
|
2760
|
60
|
71
|
48/40
|
5
|
VIVO.P 4-220/450S |
450
|
130
|
21
|
230
|
0,2
|
1400
|
80
|
54
|
31/23
|
5
|
VIVO.P 2-250/1400S |
1340
|
660
|
193
|
230
|
0,9
|
2780
|
70
|
74
|
51/43
|
6,3
|
VIVO.P 4-250/750S |
740
|
160
|
61
|
230
|
0,4
|
1390
|
50
|
61
|
38/30
|
5,6
|
VIVO.P 4-280/1300S |
1270
|
200
|
86
|
230
|
0,4
|
1390
|
70
|
65
|
42/34
|
7,9 |
VIVO.P 4-315/1900S |
1885
|
260
|
115
|
230
|
0,6
|
1400
|
80
|
65
|
42/34
|
7,8
|
VIVO.P 4-355/3000S |
2980
|
370 |
265
|
230
|
1,7
|
1450 |
60
|
69
|
46/38
|
18,5
|
VIVO.P 4-400/4500S |
4490
|
490
|
497
|
230
|
3,2
|
1460
|
50
|
74 |
51/43
|
20
|
VIVO.P 4-450/6300T | 6280 |
590
|
677
|
3~400(Y)
|
1,4
|
1400
|
55
|
72 |
49/41
|
27
|
VIVO.P 4-500/8200T |
8260
|
790
|
1170
|
3~400(Y)
|
2,5
|
1440
|
60
|
78 |
55/47
|
40
|
VIVO.P 4-560/12300T |
12280
|
950
|
2128
|
3~400(Y) |
4,5
|
1460
|
60
|
81
|
58/50
|
57
|
VIVO.P 4-630/15700T | 15740 | 1230 | 3660 | 3~400(Y) | 8,5 | 1450 | 60 | 87 | 64/56 | 66 |
Typ |
A [mm]
|
B [mm]
|
C [mm]
|
Ød [mm]
|
D [mm]
|
E [mm]
|
F [mm]
|
G [mm]
|
H [mm]
|
VIVO.P 2-220/900S |
337
|
388
|
190
|
213
|
320
|
245
|
95,5
|
311
|
95,5
|
VIVO.P 4-220/450S |
337
|
388
|
190
|
213
|
320
|
245
|
95,5
|
311
|
95,5
|
VIVO.P 2-250/1400S |
337
|
388
|
190
|
213
|
320
|
245
|
95,5
|
311
|
95,5
|
VIVO.P 4-250/750S |
337
|
388
|
190
|
213
|
320
|
245
|
95,5
|
311
|
95,5
|
VIVO.P 4-280/1300S |
437
|
540
|
249
|
286
|
420
|
330
|
135
|
411
|
135
|
VIVO.P 4-315/1900S |
437
|
540
|
249
|
286
|
420
|
330
|
135
|
411
|
135
|
VIVO.P 4-355/3000S |
598
|
745
|
333
|
438
|
581
|
450
|
195,5
|
572
|
195,5
|
VIVO.P 4-400/4500S |
598
|
745
|
333
|
438
|
580
|
450
|
195,5
|
572
|
195,5
|
VIVO.P 4-450/6300T |
670
|
860
|
418
|
438
|
644
|
535
|
222
|
653
|
222
|
VIVO.P 4-500/8200T |
670
|
860
|
418
|
438
|
644
|
535
|
222
|
653
|
222
|
VIVO.P 4-560/12300T |
931
|
1165
|
527
|
605
|
905
|
750
|
314
|
914
|
314
|
VIVO.P 4-630/15700T |
931
|
1165
|
527
|
605
|
905
|
750
|
314
|
914
|
314
|
Typ |
J [mm]
|
L [mm]
|
L1 [mm]
|
Øk [mm]
|
VIVO.P 2-220/900S |
M6x15 (6x)
|
3200+-100
|
100+-5
|
9
|
VIVO.P 4-220/450S |
M6x15 (6x)
|
3200+-100
|
100+-5
|
9
|
VIVO.P 2-250/1400S |
M6x15 (6x)
|
3200+-100
|
100+-5
|
9
|
VIVO.P 4-250/750S |
M6x15 (6x)
|
3000+-100
|
100+-5
|
9
|
VIVO.P 4-280/1300S |
M6x15 (6x)
|
3000+-100
|
100+-5
|
9
|
VIVO.P 4-315/1900S |
M6x15 (6x)
|
3000+-100
|
100+-5
|
9
|
VIVO.P 4-355/3000S |
M6x15 (6x)
|
2900+-100
|
100+-5
|
11
|
VIVO.P 4-400/4500S |
M6x15 (6x)
|
2900+-100
|
100+-5
|
11
|
VIVO.P 4-450/6300T |
M6x15 (6x)
|
2850+-100
|
100+-5
|
11
|
VIVO.P 4-500/8200T |
M6x15 (6x)
|
2850+-100
|
100+-5
|
11
|
VIVO.P 4-560/12300T |
M8x15 (8x)
|
2700+-100
|
100+-5
|
11
|
VIVO.P 4-630/15700T |
M8x15 (8x)
|
2700+-100
|
100+-5
|
11
|
VIVO.P |
2-220S
|
4-220S
|
2-250S
|
4-250S
|
wyłącznik serwisowy |
GS 01
|
GS 01
|
GS 01
|
GS 01
|
zabezpieczenie termiczne |
–
|
–
|
–
|
–
|
płynny reg. obrotów (tyrystorowy) |
ETX 15
|
ETX 15
|
ETX 15
|
ETX 15
|
5-bieg. reg. obrotów (transformatorowy) |
STR-1-15L22
|
STR-1-15L22
|
STR-1-15L22
|
STR-1-15L22
|
5-bieg. reg. obrotów (trans.)TK | – | – | – | – |
podstawa dachowa do dachów płaskich |
DSF 220
|
DSF 220
|
DSF 220
|
DSF 220
|
podstawa tłumiąca do dachów płaskich |
DSS 220
|
DSS 220
|
DSS 220
|
DSS 220
|
króciec wlotowy |
DAF 180
|
DAF 180
|
DAF 180
|
DAF 180
|
złącze przeciwdrganiowe |
DAS 180
|
DAS 180
|
DAS 180
|
DAS 180
|
klapa zwrotna |
DVK 180
|
DVK 180
|
DVK 180
|
DVK 180
|
VIVO.P |
4-280S
|
4-315S
|
4-355S
|
4-400S
|
wyłącznik serwisowy |
GS 01
|
GS 01
|
GS 01
|
GS 01
|
zabezpieczenie termiczne |
–
|
–
|
SET 10
|
SET 10
|
płynny reg. obrotów (tyrystorowy) |
ETX 15
|
ETX 15
|
STL 3
|
STL 5
|
5-bieg. reg. obrotów (transformatorowy) |
STR-1-15L22
|
STR-1-15L22
|
STR-1-22L22
|
STR-1-35L22
|
5-bieg. reg. obrotów (trans.)TK | – | – | STRS-1-22L22 | STRS-1-35L22 |
podstawa dachowa do dachów płaskich |
DSF 280
|
DSF 280
|
DSF 355
|
DSF 355
|
podstawa tłumiąca do dachów płaskich |
DSS 280
|
DSS 280
|
DSS 355
|
DSS 355
|
króciec wlotowy |
DAF 250
|
DAF 250
|
DAF 400
|
DAF 400
|
złącze przeciwdrganiowe |
DAS 250
|
DAS 250
|
DAS 400
|
DAS 400
|
klapa zwrotna |
DVK 250
|
DVK 250
|
DVK 400
|
DVK 400
|
VIVO.P |
4-450T
|
4-500T
|
4-560T
|
4-630T
|
wyłącznik serwisowy |
GS 03
|
GS 03
|
GS 03
|
GS 03
|
zabezpieczenie termiczne |
STDT 16
|
STDT 16
|
STDT 16
|
STDT 16
|
płynny reg. obrotów (tyrystorowy) |
–
|
–
|
–
|
–
|
5-bieg. reg. obrotów (transformatorowy) |
STR-4-25L40
|
STR-4-40L40
|
STR-4-60L40
|
STR-4-110L40
|
5-bieg. reg. obrotów (trans.)TK | STRS-4-25L40 | STRS-4-40L40 | STRS-4-60L40 | STRS-4-110L40 |
podstawa dachowa do dachów płaskich |
DSF 450
|
DSF 450
|
DSF 560
|
DSF 560
|
podstawa tłumiąca do dachów płaskich |
DSS 450
|
DSS 450
|
DSS 560
|
DSS 560
|
króciec wlotowy |
DAF 400
|
DAF 400
|
DAF 560
|
DAF 560
|
złącze przeciwdrganiowe |
DAS 400
|
DAS 400
|
DAS 560
|
DAS 560
|
klapa zwrotna |
DVK 400
|
DVK 400
|
DVK 560
|
DVK 560
|
