Opis produktu
Wentylatory osiowe
WAF
konstrukcja:

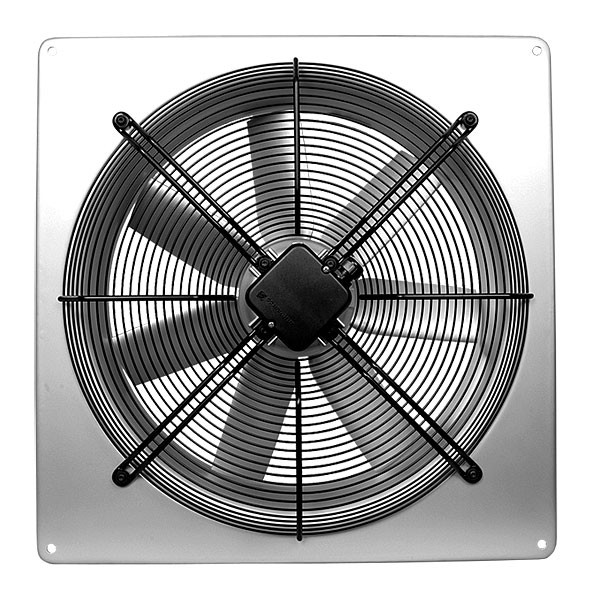

Wentylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik-wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca. Obudowę stanowi kwadratowa płyta montażowa profilowana z blachy stalowej malowanej farbą epoksydową na kolor czarny (RAL 9005). Do płyty przymocowana jest siatka z galwanizowanego drutu stalowego, na której zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę przyłączeniową (oprócz modeli 315-400).
Wentylatory przeznaczone do transportu czystego, niezapylonego powietrza.
W skład typoszeregu wchodzą modele:
a) „wyciągowe” o kierunku przepływu powietrza oznaczonym strzałką A-> (rysunki 1,2,3 oraz 6), z silnikami 1~230 50Hz lub 3~230/400V (Δ/Y) 50Hz, regulowanymi napięciowo
b) „nawiewne” o kierunku przepływu powietrza oznaczonym strzałką <-V (rysunki 4,5), z silnikami 3~400 V (Δ/Y) dla których istnieje możliwość pracy dwubiegowej poprzez zmianę układu połączeń.
Przez pojęcie „wyciągowe/nawiewne” rozumie się taki montaż wentylatora, kiedy wentylator zostanie zainstalowany po wewnętrznej stronie przegrody budowlanej i będzie wyciągał powietrze z pomieszczenia lub do niego nawiewał.
wirnik:
Łopaty wyważanych dynamicznie wysokosprawnych wirników mocowane są bezpośrednio do wirującej obudowy silnika odlewane z aluminium.
napęd i sterowanie:
Jednofazowy lub trójfazowy asynchroniczny silnik elektryczny (1~230V 50Hz, 3~230/400 (Δ/Y) lub 3~400 (Δ/Y)) z wirującą obudową. Silniki posiadają zintegrowany czujnik temperatury typu termokontakt, którego końcówki należy podłączyć do zewnętrznego przekaźnika ochrony termicznej (SET10/STDT). Silniki są przystosowane do napięciowej regulacji obrotów (w zakresie wskazanych modeli i napięć podanych na charakterystykach). Wybrane silniki trójfazowe (modele nawiewne o kierunku przepływu <-V) mają możliwość pracy dwubiegowej poprzez zmianę sposobu podłączenia Y/D. Stopień ochrony IP54, klasa izolacji 155 (F)).
maksymalna temperatura pracy:
40 ÷ 80°C w zależności od modelu.
wyposażenie dodatkowe:
Regulatory obrotów, żaluzje wywiewne, akcesoria montażowe, etc.
zastosowanie:
Wentylacja ogólna wszelkich pomieszczeń przemysłowych, magazynowych czy inwentarskich. Wentylatory typu WAF znajdują również zastosowanie w produkcji urządzeń chłodniczych oraz grzewczych (np. termowentylatory, nagrzewnice przenośne lub podwieszane, itd.)
Typ |
Qmax
[mVh] |
Δpmax
[Pa] |
Pmax
[W] |
U
[V] |
In [A] |
Ia
[A] |
RPMmax
[1/min] |
Lwa
[dB(A)] |
tmax
[°C] |
m
[kg] |
nr katalogowy
|
WAF 315/2/3800T |
3750
|
225
|
510
|
3~230/400 (Δ/Y)
|
0,8 |
2,6
|
2690
|
84
|
84 |
8,0
|
12978200
|
WAF 315/2/3800S |
3750
|
260
|
560
|
230
|
2,4 |
10,0
|
2860
|
89
|
89 |
12,1
|
16006900
|
WAF 355/4/3600T |
3550
|
79
|
175
|
3~230/400 (Δ/Y)
|
0,4 |
1,35
|
1390
|
74
|
74 |
7,1
|
12509000
|
WAF 355/4/3500S |
3490
|
69
|
190
|
230
|
0,8 |
1,45
|
1330
|
73
|
73 |
7,1
|
12509200
|
WAF 400/4/5400T |
5350
|
84
|
280
|
3~230/400 (Δ/Y)
|
0,6 |
2,1
|
1380
|
79
|
79 |
9,4
|
12509400
|
WAF 400/4/5200S |
5200
|
74
|
290
|
230
|
1,5 |
2,6
|
1350
|
78
|
60 |
9,4
|
12515000
|
WAF 400/6/3500T |
3504
|
37
|
110
|
3~230/400 (Δ/Y)
|
0,3 |
0,9
|
920
|
68
|
70 |
9,4
|
12514600
|
WAF 400/6/3500S |
3500
|
34
|
100
|
230
|
0,5 |
1,4
|
920
|
65
|
70 |
9,4
|
16008000
|
WAF 450/4/6400T |
6350
|
115
|
360
|
3~230/400 (Δ/Y)
|
0,8 |
2,6
|
1390
|
78
|
70 |
11,3
|
12515800
|
WAF 450/4/6400S |
6350
|
112
|
360
|
230
|
0,5 |
1,6
|
1370
|
78
|
60 |
11,3
|
12516600
|
WAF 450/6/4300T |
4270
|
53
|
125
|
3~230/400 (Δ/Y)
|
0,35 |
0,75
|
890
|
69
|
70 |
11,3
|
12516200
|
WAF 450/6/4300S |
4250
|
55
|
170
|
230
|
0,75 |
1,3
|
930
|
69
|
70 |
11,3
|
12517000
|
WAF 500/4/8300T |
8300
|
145
|
550
|
3~230/400 (Δ/Y)
|
1,0 |
4,2
|
1380
|
81
|
70 |
16,6
|
13075300
|
WAF 500/4/8000S |
8000
|
123
|
510
|
230
|
2,6 |
4,3
|
1340
|
82
|
70 |
15,9
|
16011100
|
WAF 500/6/5500T |
5500
|
142
|
580
|
3~230/400 (Δ/Y)
|
0,56 |
1,5
|
920
|
72
|
70 |
15,1
|
13230300
|
WAF 500/6/5500S |
5500
|
62
|
180
|
230
|
0,84 |
1,6
|
890
|
71
|
70 |
12,8
|
16008500
|
WAF 560/4/13200T |
13200
|
182
|
1250
|
3~230/400 (Δ/Y)
|
2,2 |
9,5
|
1300
|
83
|
60 |
23,4
|
12518900
|
WAF 560/4/12400T |
12400
|
154
|
1000
|
3~230/400 (Δ/Y)
|
1,8 |
7,0
|
1220
|
82
|
60 |
22,5
|
13074900
|
WAF 560/4/6/12400T |
12400
|
153
|
1000
|
3~400 (Δ/Y)
|
1,8 |
7,0
|
1220
|
82
|
60 |
21,0
|
12399200
|
WAF 560/4/6/13200T |
13500
|
217
|
1300
|
3~400 (Δ/Y)
|
2,5 |
10,0
|
1320
|
82
|
70 |
28,0
|
16009400
|
WAF 560/6/8600T |
8400
|
59
|
310
|
3~230/400 (Δ/Y)
|
0,6 |
1,75
|
840
|
71
|
70 | 19,1 |
16010900
|
WAF 560/6/8/8700T |
8700
|
70
|
360
|
3~400 (Δ/Y)
|
0,8 |
2,2
|
860
|
74
|
70 |
19,0
|
12399400
|
WAF 560/6/8900S |
8900
|
77
|
430
|
230
|
1,95 |
4,6
|
880
|
74
|
65 |
18,6
|
13074800
|
WAF 630/4/18900T |
18900
|
202
|
1900
|
3~230/400 (Δ/Y)
|
3,2 |
17,0
|
1360
|
90
|
60 |
32,5
|
12520500
|
WAF 630/4/6/18900T |
18900
|
209
|
1900
|
3~400 (Δ/Y)
|
3,2 | 15,0 | 1340 |
90
|
60 |
31,0
|
12399500
|
WAF 630/6/12200T |
12200
|
86
|
590
|
3~230/400 (Δ/Y)
|
1,3 |
3,6
|
890
|
80
|
60 |
24,5
|
13075100
|
WAF 630/6/8/12200T |
12200
|
86
|
600
|
3~400 (Δ/Y)
|
1,3 |
4,0
|
900
|
81
|
60 |
23,0
|
12399600
|
WAF 630/6/12000S |
12000
|
90
|
600
|
230
|
2,7 |
5,3
|
880
|
79
|
60 |
24,5
|
13075000
|
WAF 710/4/27000T |
25500
|
258
|
2900
|
3~230/400 (Δ/Y)
|
5,3 |
20,0
|
1290
|
91
|
65 |
38,5
|
13506000
|
WAF 710/4/6/25000T |
25000
|
258
|
2800
|
3~400 (Δ/Y)
|
5,1 |
19,0
|
1300
|
90
|
65 |
41,2
|
13252100
|
WAF 710/6/17000T |
17000
|
110
|
890
|
3~230/400 (Δ/Y)
|
1,8 |
6,4
|
890
|
82
|
70 |
32,0
|
12500400
|
WAF 710/6/8/16800T |
16800
|
94
|
910
|
3~400 (Δ/Y)
|
2,0 |
6,1
|
890
|
82
|
70 |
34,0
|
12399900
|
WAF 710/6/16400S |
16400
|
95
|
890
|
230
|
4,1 |
8,0
|
850
|
81
|
60 |
32,0
|
12500600
|
WAF 710/8/12200T |
12200
|
54
|
420
|
3~230/400 (Δ/Y)
|
1,1 |
2,4
|
640
|
75
|
70 |
29,3
|
12500500
|
WAF 710/6/8/12200T |
12200
|
54
|
420
|
3~400 (Δ/Y)
|
1,1 |
3,3
|
640
|
75
|
70 |
30,5
|
12399700
|
rys.8760
rys.8753
rys.8770
rys.8792
rys.8779
rys.8776
Typ |
B
|
B1
|
B2
|
B3
|
B4
|
Dl
|
D2
|
D3
|
D4
|
A
|
L
|
rysunek
|
WAF 355/4/3600T |
75
|
–
|
12
|
114
|
24
|
372
|
367
|
–
|
9
|
435
|
485
|
8760
|
WAF 355/4/4000S |
75
|
–
|
12
|
114
|
24
|
372
|
367
|
–
|
9
|
435
|
485
|
–
|
WAF 400/4/5400T |
88
|
–
|
12
|
131
|
25
|
420
|
412
|
–
|
9
|
490
|
540
|
–
|
WAF 400/4/5200S |
88
|
–
|
12
|
131
|
25
|
420
|
412
|
–
|
9
|
490
|
540
|
–
|
WAF 400/6/3500T |
88
|
–
|
12
|
131
|
25
|
420
|
412
|
–
|
9
|
490
|
540
|
–
|
WAF 400/6/3500S |
88
|
–
|
12
|
131
|
25
|
420
|
412
|
–
|
9
|
490
|
540
|
–
|
WAF 315/2/3800T |
69
|
–
|
11
|
118
|
24
|
329
|
320
|
–
|
9
|
380
|
430
|
8753
|
WAF 315/2/3800S |
69
|
–
|
11
|
138
|
24
|
329
|
320
|
–
|
9
|
380
|
430
|
–
|
WAF 450/4/6400T |
96
|
126
|
14
|
186
|
28
|
480
|
463
|
–
|
11
|
535
|
575
|
–
|
WAF 450/4/6400S |
96
|
126
|
14
|
186
|
28
|
480
|
463
|
–
|
11
|
535
|
575
|
–
|
WAF 450/6/4300T |
96
|
126
|
14
|
186
|
28
|
480
|
463
|
–
|
11
|
535
|
575
|
–
|
WAF 450/6/4300S |
96
|
126
|
14
|
186
|
28
|
480
|
463
|
–
|
11
|
535
|
575
|
–
|
WAF 500/4/8300T |
104
|
185
|
16
|
205
|
62
|
528
|
517
|
–
|
11
|
615
|
655
|
–
|
WAF 500/4/8000S |
104
|
185
|
16
|
205
|
62
|
528
|
517
|
–
|
11
|
615
|
655
|
–
|
WAF 500/6/5500T |
104
|
170
|
16
|
190
|
62
|
528
|
517
|
–
|
11
|
615
|
655
|
–
|
WAF 500/6/5500S |
104
|
185
|
16
|
205
|
62
|
528
|
517
|
–
|
11
|
615
|
655
|
–
|
WAF 560/4/12400S |
119
|
203
|
16
|
226
|
60
|
589
|
568
|
–
|
11
|
675
|
725
|
–
|
WAF 560/6/8600T |
119
|
183
|
16
|
205
|
60
|
589
|
568
|
–
|
11
|
675
|
725
|
–
|
WAF 560/6/8900S |
119
|
183
|
16
|
205
|
60
|
589
|
568
|
–
|
11
|
675
|
725
|
–
|
WAF 630/4/12200T |
130
|
207
|
20
|
225
|
52
|
664
|
643
|
–
|
11
|
750
|
805
|
–
|
WAF 630/6/12000S |
130
|
207
|
20
|
225
|
52
|
664
|
643
|
–
|
11
|
750
|
805
|
–
|
WAF 560/4/13200T |
119
|
196
|
16
|
221
|
53
|
589
|
568
|
–
|
11
|
675
|
725
|
8770
|
WAF 630/4/18900T |
130
|
225
|
20
|
246
|
50
|
664
|
643
|
–
|
11
|
750
|
805
|
–
|
WAF 560/4/6/12400T |
225
|
197
|
16
|
–
|
–
|
605
|
–
|
636
|
11
|
675
|
725
|
8792
|
WAF 560/6/8/8700T |
205
|
197
|
16
|
–
|
–
|
605
|
–
|
636
|
11
|
675
|
725
|
–
|
WAF 630/6/8/12200T |
225
|
211
|
20
|
–
|
–
|
682
|
–
|
696
|
11
|
750
|
805
|
–
|
WAF 560/4/6/13200T |
–
|
230
|
16
|
249
|
–
|
624
|
–
|
636
|
11
|
675
|
725
|
8779
|
WAF 630/4/6/18900T |
–
|
248
|
20
|
249
|
–
|
701
|
–
|
696
|
11
|
750
|
805
|
–
|
WAF 710/4/6/25000T |
–
|
260
|
20
|
274
|
–
|
774
|
–
|
795
|
14,5
|
810
|
850
|
–
|
WAF 710/6/8/16800T |
–
|
260
|
20
|
249
|
–
|
774
|
–
|
795
|
14,5
|
810
|
850
|
–
|
WAF 710/6/8/12200T |
–
|
260
|
20
|
224
|
–
|
774
|
–
|
795
|
14,5
|
810
|
850
|
–
|
WAF 710/8/12200T |
150
|
–
|
20
|
219
|
37
|
763
|
720
|
–
|
14,5
|
810
|
850
|
8776
|
WAF 710/6/16400S |
150
|
–
|
20
|
244
|
37
|
763
|
720
|
–
|
14,5
|
810
|
850
|
–
|
WAF 710/6/17000T |
150
|
–
|
20
|
244
|
37
|
763
|
720
|
–
|
14,5
|
810
|
850
|
–
|
WAF 710/4/27000T |
150
|
–
|
20
|
269
|
37
|
763
|
720
|
–
|
14,5
|
810
|
850
|
–
|
