Opis produktu

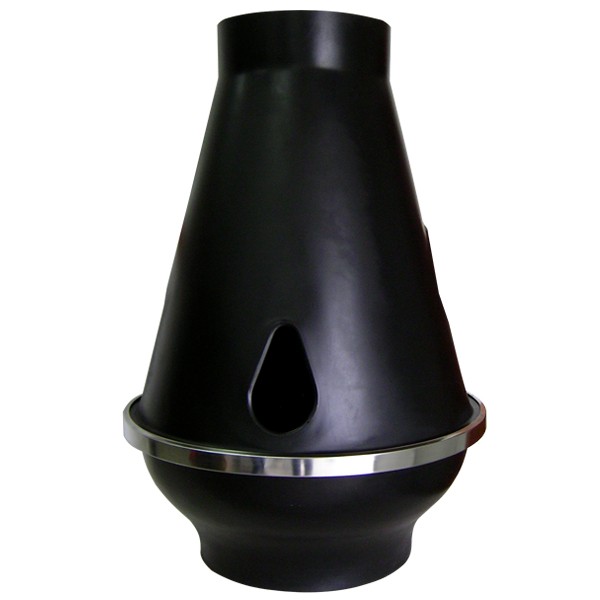

Wentylatory chemoodporne
VITT
konstrukcja:
Obudowa w zależności od modelu i przeznaczenia wykonana z polipropylenu (PP, PPel) lub polietylenu (PE, PEel) ze zintegrowanym bezobsługowym systemem uszczelnień labiryntowych, dzięki którym łożysko jest całkowicie odizolowane od przetłaczanego medium, dodatkowo uszczelnione w wersjach Ex. Wentylatory dachowe VITT występują z pionowym wylotem powietrza w formie króćca przyłączeniowego. Mogą być zabudowane na kwadratowej płycie wykonanej z polipropylenu. Modele do 450 włącznie mogą być montowane bezpośrednio jako wyciąg powietrza w okrągłych kanałach wentylacyjnych za pomocą dedykowanych wsporników. Dodatkowo na obudowie znajduje się odpływ kondensatu zlokalizowany w najniżej położonym miejscu obudowy.
Istnieje możliwość wykonania obudowy z materiału antystatycznego (do wielkości 350), oraz zabudowy na kwadratowej płycie montażowej wykonanej ze stali nierdzewnej.
wirnik:
Wentylatory wyposażone zostały w wysokosprawne wirniki o łopatkach pochylonych do tyłu wykonane z polipropylenu PP.
napęd i sterowanie:
Wentylatory VITT wyposażone zostały w napęd bezpośredni realizowany poprzez asynchroniczne silniki indukcyjne jedno lub dwubiegowe zgodne ze standardem IEC-34 zlokalizowane poza strumieniem przepływającego powietrza. Elementy łączące wykonano z materiałów żaroodpornych w celu zapobiegnięcia deformacji obudowy w przypadku przegrzania. Silniki zasilane są prądem jednofazowym (230V, 50Hz) lub trójfazowym (400V/230V, 50Hz), klasa izolacji F, stopień ochrony IP 55. Silniki wentylatorów przeznaczonych do regulacji prędkości obrotowej należy wyposażyć w zabezpieczenie przed przegrzaniem typu PTC lub termokontakt TK – dostępne jako wyposażenie dodatkowe. Końcówki czujników należy podłączyć do odpowiedniego przekaźnika ochrony termicznej typu U-EK230E lub SET10. Na obudowie może być zintegrowany wyłącznik serwisowy z możliwością blokady położenia lub puszka przyłączeniowa.
maksymalna temperatura pracy:
70oC
zastosowanie:
Wentylatory VITT przeznaczone są w szczególności do pracy jako wyciągi z laboratoriów, digestoriów, w przemyśle chemicznym, farmaceutycznym, spożywczym, w rolnictwie, przemyśle maszynowym, i in. jak również w obiektach użyteczności publicznej jak np.: szpitale, przychodnie, szkoły, uniwersytety, laboratoria badawcze, itp.
PROMOCJE
| Typ |
Vmax
|
pmax
|
Pmax
|
In
|
RPMmax
|
LpA*
|
m
|
m**
|
nr katal.
|
|||
| modele stand. |
[m3/h]
|
[Pa]
|
[kW]
|
400V/50Hz[A]
|
[1/min]
|
[dB(A)]
|
[kg]
|
[kg]
|
||||
| VITT 4-250 | 1100 | 195 | 0,12 | 0,5 | 1400 | 56 | 22 | 30 | 06041000 | |||
| VITT 2-250 | 2100 | 770 | 0,37 | 1,1 | 2800 | 71 | 22 | 32 | 06041001 | |||
| VITT 4-315 | 2500 | 350 | 0,25 | 0,9 | 1400 | 62 | 26 | 34 | 06041002 | |||
| VITT 2-315 | 5000 | 1350 | 1,5 | 3,4 | 2800 | 75 | 43 | 62 | 06041003 | |||
| VITT 6-350 | 2500 | 270 | 0,18 | 0,6 | 900 | 59 | 26 | 37 | 06041004 | |||
| VITT 4-350 | 3200 | 420 | 0,37 | 1,2 | 1400 | 64 | 28 | 39 | 06041005 | |||
| VITT 2-350 | 6300 | 1550 | 2,2 | 5 | 2800 | 78 | 45 | 64 | 06041006 | |||
| VITT 6-450 | 4000 | 250 | 0,37 | 1,3 | 900 | 57 | 40 | 54 | 06041007 | |||
| VITT 4-450 | 6150 | 600 | 1,1 | 2,7 | 1400 | 67 | 48 | 70 | 06041008 | |||
| VITT 6-500 | 4750 | 370 | 0,55 | 1,7 | 900 | 62 | 55 | 75 | 06041009 | |||
| VITT 4-500 | 7500 | 890 | 2,2 | 4,8 | 1400 | 72 | 70 | 90 | 06041010 | |||
| VITT 6-560 | 6200 | 450 | 1,1 | 3 | 900 | 63 | 62 | 81 | 06041011 | |||
| VITT 4-560 | 9500 | 1070 | 4 | 8,5 | 1400 | 73 | 82 | 98 | 06041012 | |||
| VITT 6-630 | 10500 | 770 | 2,2 | 5,7 | 900 | 64 | 78 | 108 | 06041013 | |||
| VITT 4-630 | 16500 | 1750 | 5,5 | 11,3 | 1400 | 73 | 92 | 137 | 06041014 |
* poziom ciśnienia akustycznego mierzony z odległości 1,5m
** waga z silnikiem w wersji EX
| Typ |
A [mm]
|
B [mm]
|
C [mm]
|
D [mm]
|
E [mm]
|
F [mm]
|
I [mm]
|
N
[mm] |
L [mm]
|
M
[mm] |
N
[mm] |
G [mm]
|
H [mm]
|
O [mm]
|
|
| VITT 4-250 | 500 | 445 | 180 | 200 | 460 | 50 | 230 | 8 | 260 | 500 | 38 | 255 | 275 | 100 | |
| VITT 2-250 | 500 | 445 | 180 | 200 | 460 | 50 | 230 | – | – | – | – | – | – | – | |
| VITT 4-315 | 600 | 540 | 240 | 280 | 620 | 50 | 330 | 8 | 370 | 500 | 38 | 350 | 325 | 150 | |
| VITT 2-315 | 600 | 540 | – | – | – | – | – | – | – | – | – | – | – | – | |
| VITT 6-350 | 600 | 540 | 240 | 280 | 620 | 50 | 330 | 8 | 370 | 500 | 38 | 350 | 325 | 150 | |
| VITT 4-350 | 600 | 540 | – | – | – | – | – | – | – | – | – | – | – | – | |
| VITT 2-350 | 600 | 540 | – | – | – | – | – | – | – | – | – | – | – | – | |
| VITT 6-450 | 800 | 720 | 280 | 355 | 720 | 50 | 405 | 8 | 445 | 600 | 38 | 370 | 425 | 170 | |
| VITT 4-450 | 800 | 720 | – | – | – | – | – | – | – | – | – | – | – | – | |
| VITT 6-500 | 1000 | 900 | 400 | 400 | 700 | 80 | 510 | 8 | 600 | 700 | 40 | – | – | – | |
| VITT 4-500 | 1000 | 900 | – | – | – | – | – | – | – | – | – | – | – | – | |
| VITT 6-560 | 1150 | 1050 | 430 | 450 | 750 | 80 | 560 | 8 | 650 | 800 | 40 | – | – | – | |
| VITT 4-560 | 1150 | 1050 | – | – | – | – | – | – | – | – | – | – | – | – | |
| VITT 6-630 | 1300 | 1200 | 450 | 500 | 800 | 80 | 610 | 8 | 700 | 800 | 40 | – | – | – | |
| VITT 4-630 | 1300 | 1200 | – | – | – | – | – | – | – | – | – | – | – | – |
| DTR | CE | CAD | Karta produktu | ||
 |
VITT |  |
